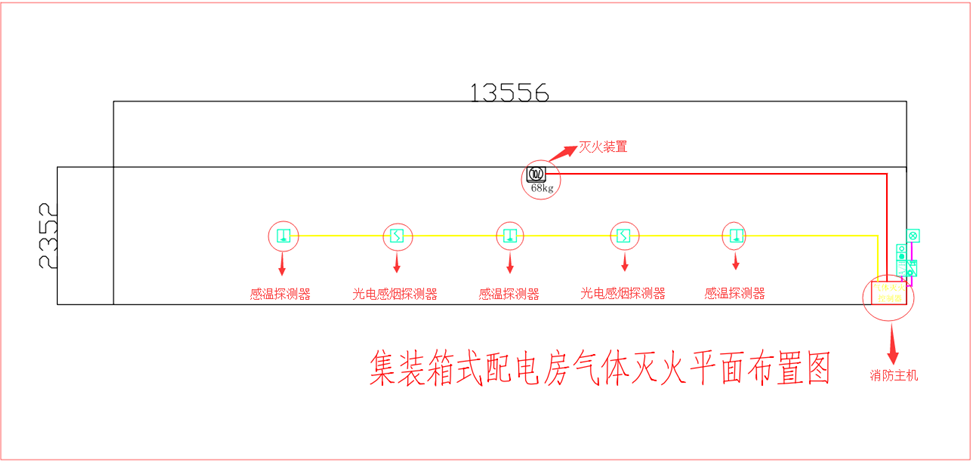

設計原理圖：

1.設計原理：本系統具有自動、手動兩種控制方式。保護區均設氣體滅火保護且均設置光電感煙探測器和感溫探測器。當氣體滅火保護區內任一只感煙或感溫探測器報警動作時,氣體滅火控制器發出報警，提醒工作人員注意保護區現場情況；同時火災報警信號送消防控制中心報警主機；當氣體滅火保護區內感煙和感溫二種探測器同時報警動作時,氣體自動滅火控制器開始進行延時階段（0-30秒可調），聲光報警器報警和聯動設備動作（關閉通風空調等），此階段用于疏散人員。延時過后，氣體滅火系統噴放七氟丙烷滅火劑實施滅火;點亮氣體噴放指示燈。同時氣體噴放信號送消防控制中心報警主機。當報警控制器處于手動狀態，報警控制器只發出報警信號，不輸出動作信號，由值班人員確認火警后，按下報警控制面板上的應急啟動按鈕或保護區門口處的緊急啟動按鈕，即可啟動系統噴放七氟丙烷滅火劑。

2.使用事項：1、本工程的滅火系統設計分為自動、手動兩種控制方式。

1）自動狀態：即氣體滅火控制器調成“自動”狀態，當任一煙感和溫感探測器發出報警，發出火警信號，自動啟動滅火系統進行滅火，當保護區無人值班時應將氣體滅火控制器調成“自動”狀態；

2）手動狀態：即氣體滅火控制器調成“手動”狀態，當任一煙感和溫感探測器發出報警，此時氣體滅火控制器發出火警信號，由值班人員確認后，按下氣體滅火控制器上的緊急啟動按鈕或防護區門外側的緊急啟動按鈕啟動滅火系統進行滅火，當保護區有人值班時應將氣體滅火控制器調成“手動”狀態。

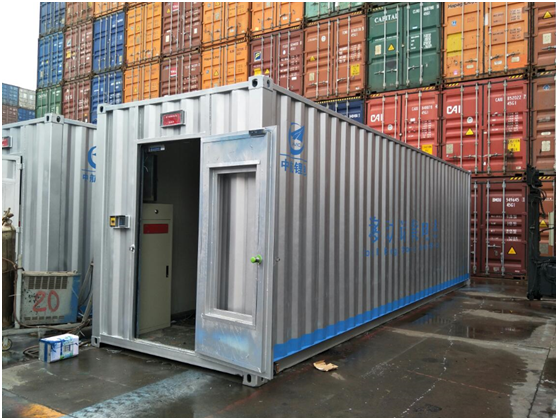

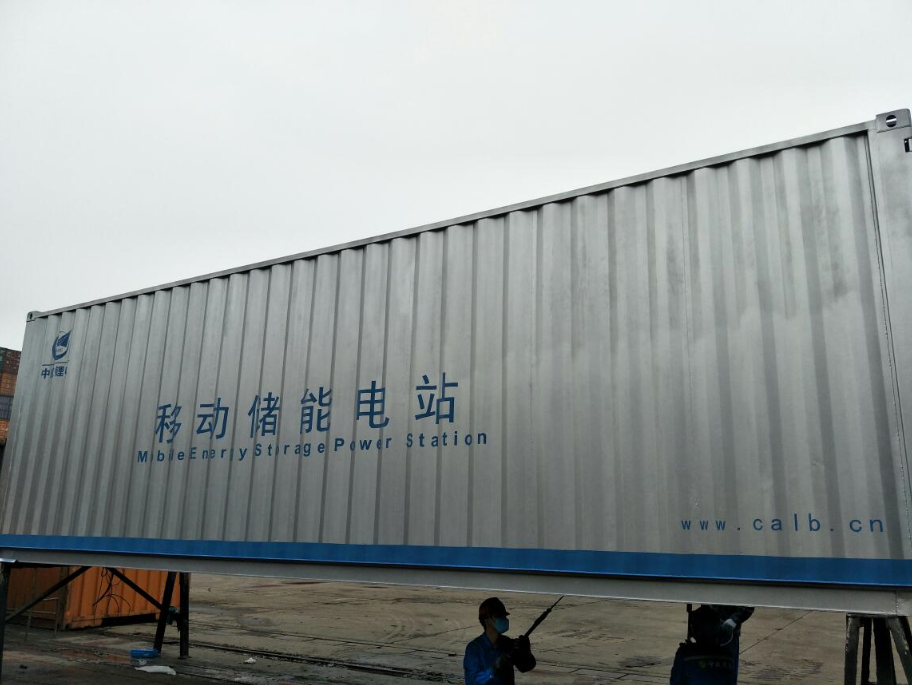

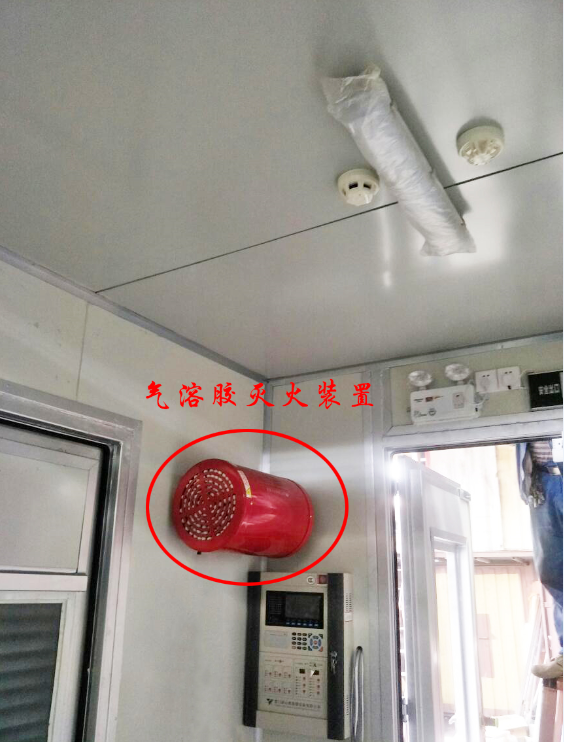

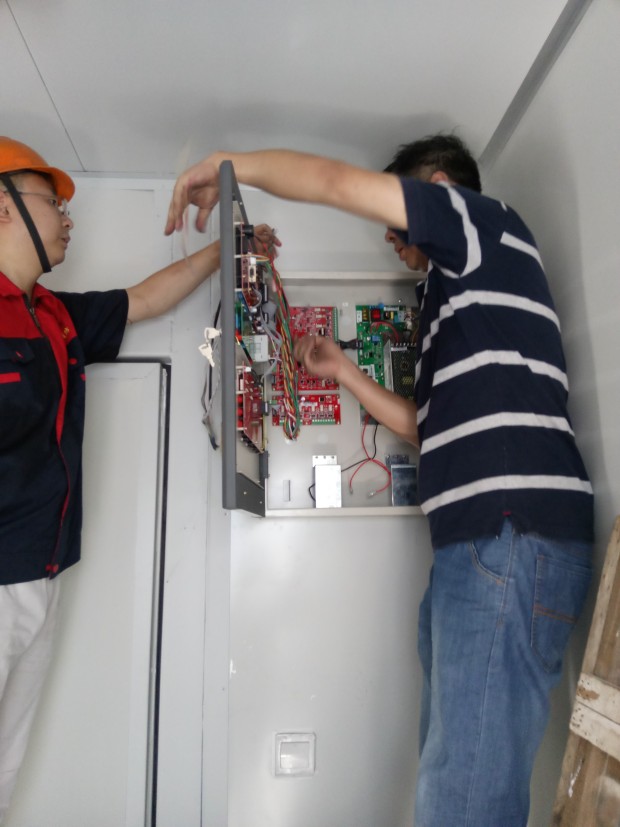

3.現場圖片：
