應用于新能源汽車電池艙的消防滅火解決方案

一、事故案例

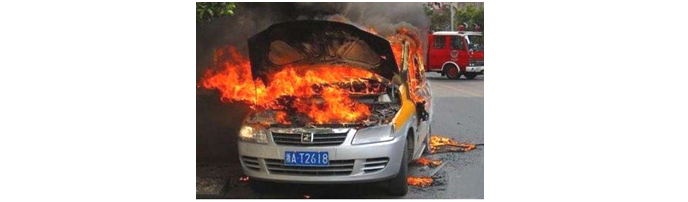

（1）杭州眾泰朗悅自燃事件

   車型：眾泰朗悅純電動出租車

   時間：2011年4月11日

   電池類型：磷酸鐵鋰電池

經杭州市政府委托的第三方獨立機構檢測的自燃事故原因為：

l  電池箱內電池單體漏液，電池單體和電池箱鋁殼之間的絕緣受損毀；

l  電池箱內出現局部電池短路；

l  絕緣損毀點通過電池箱及支架的接地構成強電壓的短路回路；

l  電池箱被部分舉升后引起火勢擴大，點燃內飾。

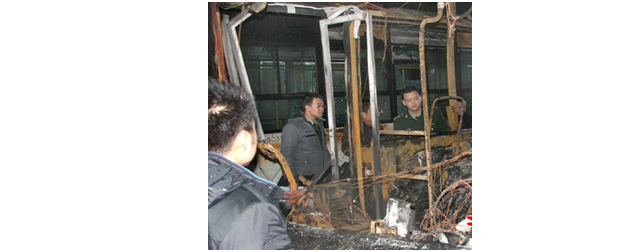

（2）烏魯木齊公交調度站車庫失火事件

  車型： 安凱牌“雙電”超級電容與鋰電

        池混合純電動客車

  時間：2010.01.07 凌晨5點

  電池類型：磷酸鐵鋰電池

2010年1月7日凌晨，烏魯木齊一公交車調度站內停放6輛電動車的車庫起火，經過火災調查事故原因確認為：1號電動公交車左側第一組電池箱內部電池發生故障產生高溫自燃起火引燃車廂內可燃裝飾材料蔓延成災。

（3）上海825路公交自燃事件

    車型：上海雷博混合動力公交

    時間：2011.07.18  12點左右

  電池類型：磷酸鐵鋰電池

一輛825路電池+電容純電動公交車在中山公園附近突發自燃。在現場，公交車電容已經被燒得焦黑。起火時車上并沒有乘客，也沒有人員受傷。剛看到車輛起火時，附近商場的保安拿出滅火器救火，但是并沒有完全控制住火勢。在消防趕到后，才將火勢控制住。

二、電池火災原因分析

    目前業內針對鋰電池的開發和研制中，遇到了一個棘手的問題——電池中儲存的能量越多，電池就越不穩定、甚至會(huì )起火。 《紐約時報》曾有刊文介紹說，鋰電池起火是其化學成分造成的，因為在電池很小的體積中含有可導致大火的所有成分：碳、氧和一種易燃液體——鋰鹽類電解質。電池充電時，陰極的鋰離子向陽極移動；電池在使用過程中，鋰離子又回到陰極 以提供能量。在充完電的狀態下，失去大部分離子的陰極非常不穩定，隨著熱量積蓄，電池就會(huì )像科學家們所說的那樣“熱失控”。其中主要原因有：

    1、不當充電時高溫造成的電解液氣化；

    2、使用或快速釋放能量的熱失控是引起電解液燃燒或者是直接導致電池材料燃燒爆炸，或者是電池外殼撐破后空氣與鋰發生激烈氧化反應而爆炸。

電池設計缺陷以及原材料瑕疵造成的短路、過度充電和水漬。

三、自動滅火裝置的介紹

3.1方案設計

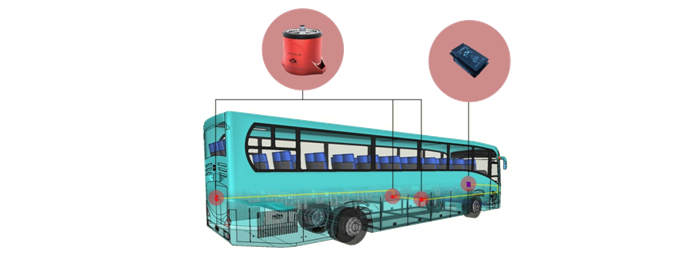

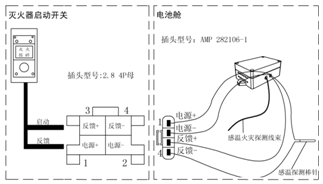

設計案例：江西百路佳新能源6.5米長客車，內有電池艙5個，故需設計的保護區為5個保護區，每個保護區配置1臺自動滅火裝置（型號QRR0.03GW/SHS-AR23ZF），5個保護區內的5臺裝置通過總承線束和駕駛員操作盤上的模塊聯接。

當任一保護區發生火險時，通過設定好溫度閾值的火災探測針進行溫度探測，當溫度升至設定值（普遍設定為130℃）時，輸出火險報警信號，駕駛員操作盤上的模塊發出聲光報警信號，當駕駛員人為判斷發生火險時，可通過模塊按鈕手動啟動滅火裝置進行滅火。在無人值守或無法手動啟動滅火裝置時，當溫度持續升溫至±175℃時，火災感溫探測線束會(huì )自動（無源）啟動滅火裝置，實現保護區滅火。



3.2滅火原理

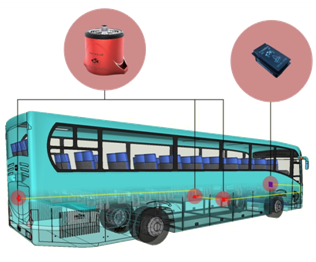

啟動/報警/反饋模塊   自動滅火裝置系統圖

熱氣溶膠滅火氣體發生劑是一種由氧化劑、還原劑、燃燒速度控制劑和粘合劑組成的固體化學混合物。通過熱（電）啟動后，反應產物經冷卻并形成凝集呈溶膠狀態。在熱作用下，滅火氣體中的氣化金屬離子、陽離子可以與燃燒中的活性基團發生親和反應，反復大量消耗活性基團，減少燃燒自由基，并高效吸收并中和火焰中的燃燒自由基，從而達到化學抑制滅火作用。而滅火氣體中包裹著固體顆粒形成的氣溶膠，可以長時間懸浮、散布到各個角落，以一種全淹沒的方式高效滅火。

3.3啟動方式

① 熱（無源）自啟動：

    當保護空間發生火險，通過布置在保護空間內的感溫探測線束上的任意一點探測溫度達到175（±10℃）時，感溫火災探測線束即給予啟動信號，滅火裝置立即啟動并釋放熱氣溶膠滅火氣體，對保護區進行滅火?？赏ㄟ^(guò)配置反饋輸出功能及反饋模塊（聲光報警器）實現滅火裝置啟動后的啟動反饋信號輸出。

② 電（有源）手啟動：

    人為判斷發生火險時，通過手動按鈕給予滅火裝置（有源）電啟動信號，滅火裝置立即啟動并釋放熱氣溶膠滅火氣體，對進行保護區進行滅火?？赏ㄟ^(guò)配置反饋輸出功能及反饋模塊（聲光報警器）實現滅火裝置啟動后的啟動反饋信號輸出。

3.4系統組成

序號	產品名稱	型號規格	性能說明
1	微型熱氣溶膠 自動滅火裝置		滅火氣體發生劑常態貯存為固體，經由電（熱）啟動后，化學反應產物經冷卻凝集形成煙霧狀滅火氣體，通過滅火氣體疏導口（噴口）釋放到保護區，形成全淹沒狀態，最終通過破壞燃燒鏈式反應的方式進行滅火，在滅火完畢后正常通風即可散盡滅火氣體。
2	反饋輸出功能	F1	需與外置模塊連接，滅火裝置啟動后可輸出啟動反饋信號。
3	感溫火災探測線束	TC-0175XA	當探測到保護區溫度上升到175℃（±10℃）時，立即給予滅火裝置（無源）自動啟動信號。
4	熱啟式多臺聯動元件	L02	可將兩臺熱啟式自動滅火裝置連接，聯動啟動。
5	熱啟式多臺聯動元件	L03	可將三臺熱啟式自動滅火裝置連接，聯動啟動。
6	熱啟式多臺聯動元件	L04	可將四臺熱啟式自動滅火裝置連接，聯動啟動。
7	電啟式手動按鈕模塊	MK311	當發現保護區發生火險后實現聲光報警及手動啟動功能。
8	85℃點型感溫探針	GW085TZ	當探測到保護區溫度上升到火災設定火險溫度85℃后，連接電源和報警器輸出火災信號。
9	130℃點型感溫探針	GW0130TZ	當探測到保護區溫度上升到火災設定火險溫度130℃后，連接電源和報警器輸出火災信號。
10	150℃點型感溫探針	GW0150TZ	當探測到保護區溫度上升到火災設定火險溫度150℃后，連接電源和報警器輸出火災信號。
