基本參數：

系統滅火方式：全淹沒式

最大單區保護面積：500㎡

系統公稱工作壓力（20℃）：2.5MPa

系統使用最大工作壓力：4.2MPa

滅火劑最大充裝密度：≤950kg/㎡

系統有延時啟動功能：延時30S

滅火劑噴射時間：≤10S

滅火系統工作環境溫度：0℃~+50℃

系統啟動方式：自動、電氣手動、機械應用手動操作

系統自動電源：DC24V±3V、1.1A

瓶組規格：70L、90L、120L

 適用范圍

  本柜式裝置不用設置專用的瓶組間，整個柜體設置在防護區內，適用于計算機房、檔案館、貴重物品庫、通訊機房等空間較小的防護區，幾臺柜式裝置聯用也可保護較大的防護區。當建筑物內無法設置專用的瓶組間，或雖然有瓶組間，但輸送距離較遠，不能滿足工程設計的要求，或防護區內不便安裝系統管網時，均可使用本裝置。

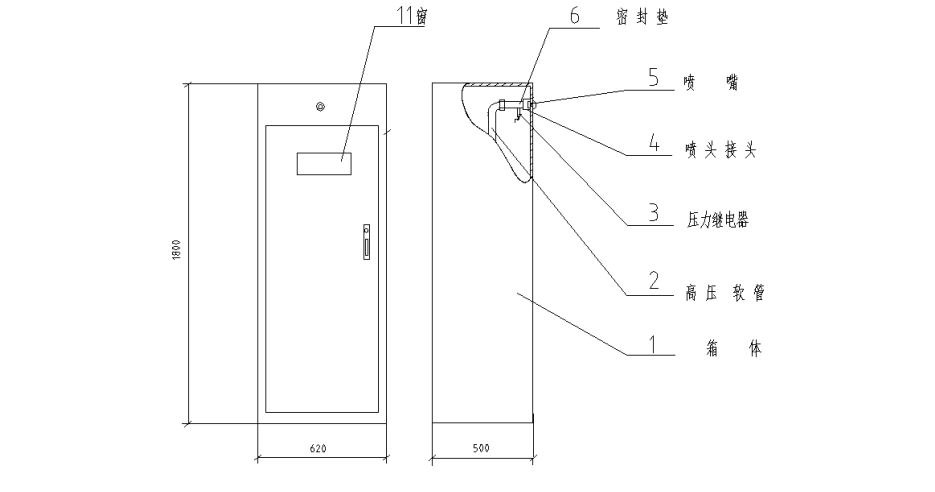

裝置組成

安裝示意圖

裝置使用方法

● 裝置安裝竣工后，需經有關部門驗收合格后方可投入使用。

● 該裝置的啟動方式為自動控制、手動控制和機械應急手動控制三種。一般情況下應使用手動控制，在防護區無人的情況下可以轉換為自動控制，當自動控制和手動控制不能執行時，應采用機械應急手動控制。

● 自動控制：將控制盤上控制方式選擇鍵撥到“自動”位置，滅火系統處于自動控制狀態。當防護區域發生火情，火災探測器發出火災信號，報警控制器立即發出聲、光報警信號，控制盤接受到兩個獨立的火災報警信號，發出聯動指令，關閉聯動設備，經過30秒延時，發出滅火指令，打開電磁閥釋放啟動氣體，啟動氣體通過啟動管路打開滅火劑容器閥釋放滅火劑，實施滅火。

● （電氣）手動控制：將控制盤上控制方式選擇鍵撥到“手動”位置，滅火系統處于手動控制狀態。當一防護區域發生火情，可按下手動控制盒或控制盤上的啟動按鈕即可按規定程序啟動滅火系統釋放滅火劑，實施滅火。在自動控制狀態，仍可實現（電氣）手動控制。

● 機械應急手動控制：當一防護區域發生火情，滅火控制器不能發出滅火指令時，應立即通知所有人員撤離現場，關閉聯動設備，然后撥出電磁閥上的安全卡套，壓下圓頭把手打開電磁閥，釋放啟動氣體，即可打開容器閥，釋放滅火劑，實施滅火。如果此時遇上電磁閥維修或啟動鋼瓶充換啟動氣體或其它原因不能開啟容器閥時，應拉下滅火劑容器閥上的機械應急啟動把手打開容器閥，釋放滅火劑，實施滅火。

● 當發出火情警報，在延時時間內卻發現情況變化不需啟動滅火系統進行滅火時，可按下手動控制盒或控制盤上的緊急停止按鈕，即可停止滅火控制器滅火指令的發出。
